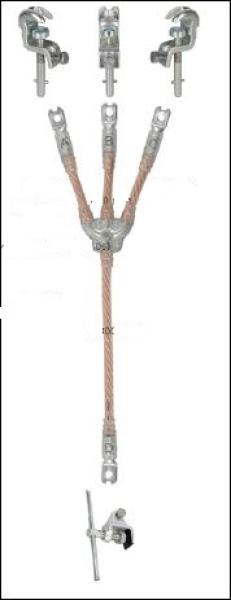

Dreipolige Erdungs- und Kurzschließvorrichtung nach VDE 0683 Teil 100 (EN/IEC 61230)
Phasenseile mit 3 Stück Universal-Phasenklemmen, für Kugelfestpunkte 20/25 mm,
Flach- und Rundleiter bis 20 mm, Spindeln mit Querstift

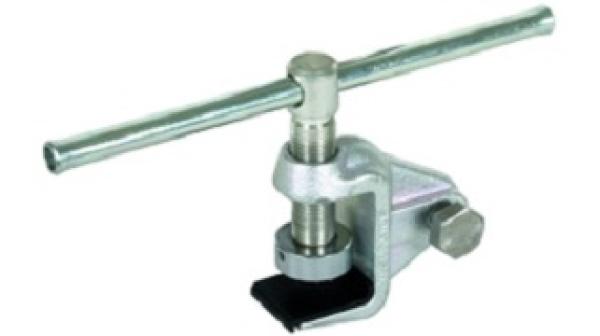

Erdungsfräsklemme mit Schraubknebel, Klemmbereich bis 30 mm,
für Seilquerschnitt 16 - 50 mm²
Seileinführungen und Verbindungsstück transparent kunststoffummantelt, mit zusätzlichem Knickschutz
Anschließteile für Außenleiter (Phasenklemmen)
Kugelfestpunkt 20 mm - max. Seilquerschnitt 95 mm² (25 mm bis 120 mm²)
T-Anschlußbolzen, Halsweite 15 mm - max. Seilquerschnitt 95 mm²
Flach- und Rundleiter bis 20 mm - max. Seilquerschnitt 70 mm²
Seillängen und Seilquerschnitte
Phasenseile a 600 mm lang, 25 mm²
Erdungsseil b 1800 mm lang, 25 mm²
Hinweis nach VDE 0683-100 5.2.1: Erdungsseile zum Einsatz in Netzen mit unmittelbarer Sternpunkterdung müssen denselben Querschnitt wie die entsprechenden Phasenseile haben.
Andere Seillängen sowie Ausführung mit nicht reduzierten Erdseilquerschnitten, andere Erdungsklemmen und Erdanschlussstücke auf Anfrage.
